OrCad Capture

OrCAD Capture是一款属于Orcad工具集合的电路原理图绘制软件，功能繁多且复杂。可对于一部分操作人员而言，其中大部分内容都是用不到的插件与附加功能。借助内置配置与贴合操作习惯的设计思路，给人们提供完整且可调整的原理图设计方式，能够有效投入到PCB的设计创建、管理及重复利用工作当中。感兴趣的朋友赶快下载使用吧！

OrCad Capture怎么导出网络表

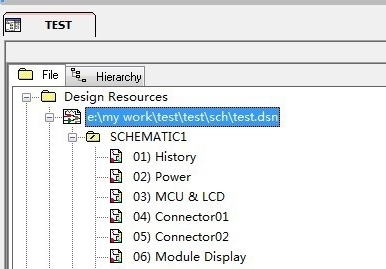

1、首先我们打开自己编译过的原理图，在原理图中选择工程文件。

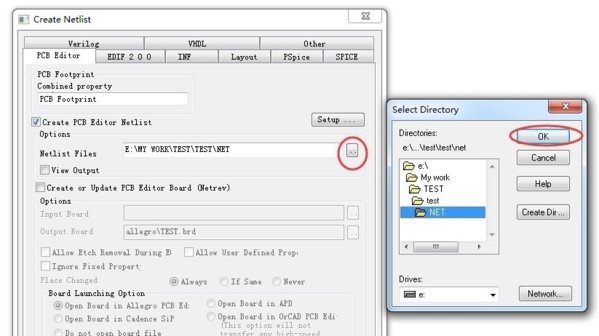

2、点击【tools】选择【Create Netlist】，打开窗口

3、在弹出的窗口中点击【PCB Editor】，然后选择网络表的导出位置。

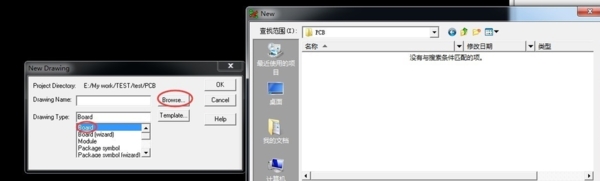

4、接下来我们打开Allegro，新建一个PCB，并选择PCB的保存位置

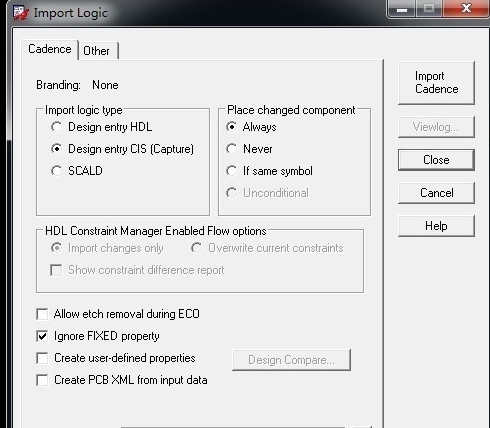

5、点击【File】，选择【Import】，然后寻找【Logic】项，勾选下图中的内容。

6、选择网表的路径，点击OK。

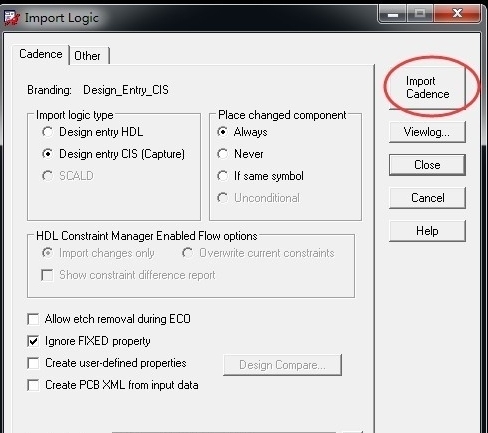

7、点击【Import Cadence】导入网表。

OrCad Capture软件功能

1、高精度原理图绘制。支持多页原理图设计与层级化模块管理，可便捷放置、编辑器件引脚与连线;具备智能连线、电气规则实时检查功能，能自动识别短路、开路等常见错误，保障设计规范性。

2、全功能元件库管理。支持自定义创建单部件、多部件器件库，可灵活设置器件封装、参数属性;提供批量更新、替换器件库功能，支持快速定位库内器件，适配大规模项目的库管理需求。

3、网表生成与多工具协同。可精准生成标准网络表，无缝对接Allegro、PADS等PCB设计工具，实现原理图与PCB设计的同步更新;支持导入Altium Designer等其他软件的设计文件，降低跨平台迁移成本。

OrCad Capture软件特色

1、协同设计适配性强。支持多人协作编辑原理图，可清晰管理设计版本与修改记录;通过器件库共享功能，保障团队成员使用统一的器件标准，减少设计偏差。

2、灵活的定制化与自动化。允许自定义快捷键、设计模板与检查规则;支持通过脚本实现批量操作自动化，大幅提升重复设计任务的处理效率。

3、设计流程可视化。提供清晰的项目层级结构视图，可直观查看原理图各模块关联;支持设计过程中的电气规则检查报告可视化，方便快速定位并修改问题。

OrCad Capture软件亮点

1、专业可靠且行业适配广。深耕电子设计领域，功能贴合硬件研发全流程需求，兼容各类电路设计场景，符合行业主流设计规范与标准。

2、衔接流畅提升设计效率。与PCB设计工具无缝协同，实现从原理图到PCB设计的顺畅过渡;批量操作与自动化功能，有效缩短设计周期。

3、兼容性强降低迁移成本。支持跨软件格式导入导出，适配不同设计团队的工具使用习惯;成熟的器件库管理体系，便于企业复用历史设计资源。
