探索者结构设计

探索者结构设计是一款由北京探索者软件技术团队倾力打造的、依附于通用绘图环境运作的强大扩展型制图平台组件。立足实际作业人群的基础诉求，配套便捷的参量化成图工具、完备的结构专业绘图指令集合、迅捷的钢筋标注与文本编辑机能、顺畅的制式表格填写途径、庞大的图例及专业术语储藏库、独具匠心的小型构件验算环节等。有需要的朋友赶快下载使用吧!

探索者结构设计安装教程

1、基于auto cad 2017版本运行，请先确保本机正确安装完毕auto cad 2017

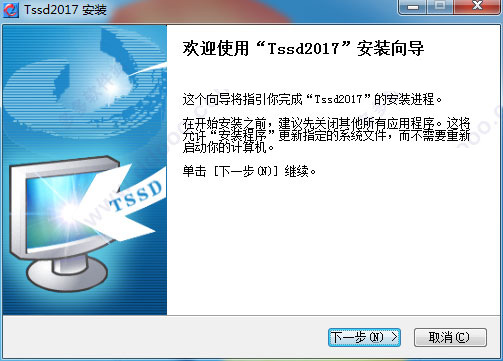

2、点击“Tssd2017.exe”文件进入探索者安装向导界面，如下图所示：

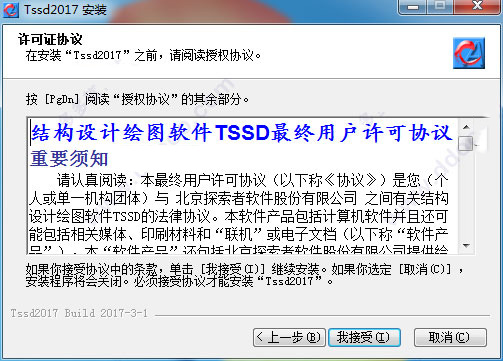

3、阅读并同意软件安装协议

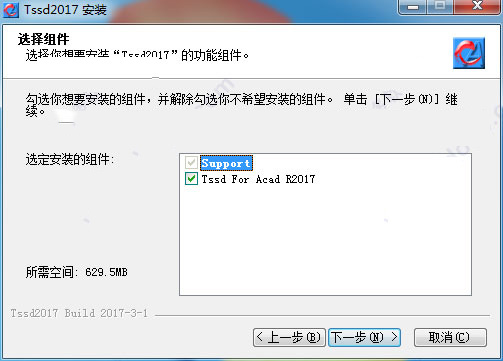

4、选择安装的组件

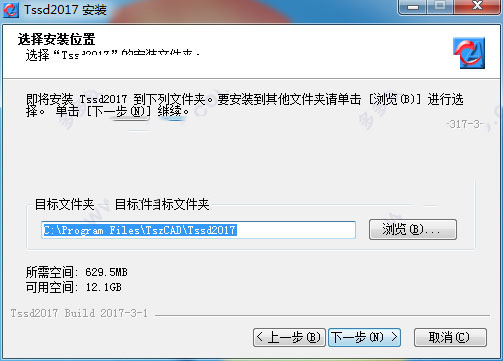

5、设置安装目录

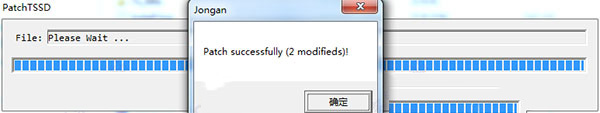

6、后面根据提示完成安装即可，然后将破解补丁文件“patchtssd2017.3.1.exe”复制到Tssd2017安装根目录下，双击运行即可完美破解，如下图所示：

探索者结构设计软件功能

1、平面

核心作用是绘制结构平面布置图，涵盖梁、柱、墙、基础的平面排布，大型集成类工具板设计，以及与其他结构类软件图形的对接接口。平面布置图不仅能快速绘制，还可便捷进行编辑修改，每种构件都配备复制、移动、修改、删除等操作功能。

这些功能并非基础的CAD功能，而是经过深度开发的专项工具。与其他结构类软件的图形对接接口，主要兼容天正建筑(天正7及以下所有版本)、PKPM系列施工图、广厦CAD，转化后的图形可使用TSSD全部工具进一步编辑。

2、构件

核心作用是绘制结构中常用构件的详图，包含梁、柱、墙、楼梯、雨蓬阳台、承台、基础等类型。只需输入少量参数，就能轻松完成各详图节点的绘制工作，大幅提升绘图效率。

3、计算

核心作用是实现结构中常用构件的边算边画，既可以对整个工程系统进行统一计算，也能对单个构件分别核算。可计算的构件主要有板、梁、柱、基础、承台、楼梯等，所有计算过程均透明可查，且能自动生成WORD格式计算书，便于归档查阅。

4、工具

主要包含结构绘图中常用的图面标注与编辑工具，涵盖尺寸标注、文字编辑、钢筋绘制、表格制作、符号插入、比例变换、参照助手、图形比对等，共计200多个工具。这些工具覆盖了绘图过程中可能遇到的各类问题，能显著提升工程师的绘图速度。

探索者结构设计软件亮点

1.专业化多比例绘图功能，可在比例变换时实现尺寸自动换算、标注自动调整，还配备比例变换、图形切割等快速调整工具，提升绘图灵活性。

2.图纸批注功能，能帮助审图人员快速对图纸进行批注，并将批注内容生成WORD版审查意见书，简化审图流程。

3.强大的梁图校对功能，可将工程师绘制的梁图与计算结果文件自动对比，排查出不满足规范构造要求及计算配筋的部位并进行批注，提醒工程师修改，大幅降低图纸错误率，减轻审图人员负担，提升设计院绘图质量。

4.高效的文字符号输入及排版功能，可快速完成附注、设计说明等内容的排版，支持查找替换、消重字等操作，还能在Office及QQ中直接输入各类钢筋、型钢等特殊符号。

5.完备的钢筋工具，拥有一套功能完善、操作便捷的钢筋绘制和编辑工具，通过专业化的绘制、修改命令可快速完成相关工作，能绘制结构专业几乎所有类型的钢筋形式。

6.实现与办公软件双向互导，可将Word中的文字、Excel表格直接导入CAD，也可反向导出，同时提供快速编辑修改功能，支持在CAD中直接进行数据的加减乘除运算。

7.便捷的组、块、外部参照编辑功能，通过组的开关实现多构件同步操作，块编辑命令可直接对块及外部参照进行编辑，避免重复炸开操作，提升编辑效率。

8.图形对比功能，可快速找出两个平面图的差异，对比完成后还能帮助工程师实现左右同步调整，便于图纸核对。

9.内置规范保障，为工程师提供多重安全支撑，包括常用规范查询、参数化绘图时的程序内规范检查、构件计算模块中荷载与几何参数的数检，以及计算结果的规范符合性检查等。

10.先进的图库管理系统，工程师可在设计过程中，按所需分类方式管理自身图形资源，也能将以往积累的图形快速导入图库，方便后续复用。

11.图纸目录自动生成功能，可便捷完成整套设计图纸的归档工作，且能与具体图形文件联动修改，减少手动调整工作量。

探索者结构设计软件优势

1.探索者新界面快速转换功能，单击即可将PKPM、YJK等软件生成的施工图，转换为符合设计院绘图标准的图纸，节省格式调整时间。

2.探索者参数标准化绘图，支持参数化绘制平面图、立面图、节点图，确保绘图规范统一，提升绘图效率。

3.探索者人性化图库管理系统，提供各类常用样品、节点及详细信息，同时支持工程师定制添加所需内容，适配不同设计需求。

4.无缝对接办公软件，可将Word文档转换为DWG图中的图纸说明，支持DWG图中的表格与Excel表格内容双向互导，实现数据高效流转。

5.便捷的节点边算边画功能，支持混凝土构件节点计算并同步出图，实现计算与绘图一体化，提升设计连贯性。

探索者结构设计更新日志

tssd2017版本

1.支持CAD2017版本。

2.增加了梁图校对功能。

3.增加了烟囱模块。

4.增加了批注功能。

5.去掉了水工模块。
