Ni Multisim电脑版

Multisim 是专业电路仿真和设计软件，将原理图搭建与强大的仿真功能直观结合，可快速、轻松、高效完成电路设计与检验。软件包含 55000 多个经制造商验证的组件和型号以及 20 个分析函数，搭配可自定义的图形化界面，可自由排列组合，搭建先进电源电路。

Multisim 14.3汉化版安装激活教程

安装前须知：最好关闭电脑所有杀毒软件进行安装激活，以免失败，请知悉！

1、下载解压后得到Multisim14.3安装包和激活/汉化文件；

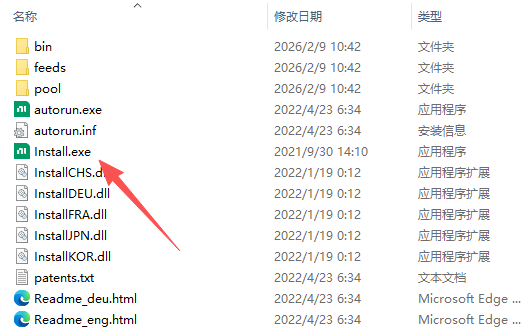

2、进入setup文件夹后，鼠标右键以管理员身份运行Install.exe；

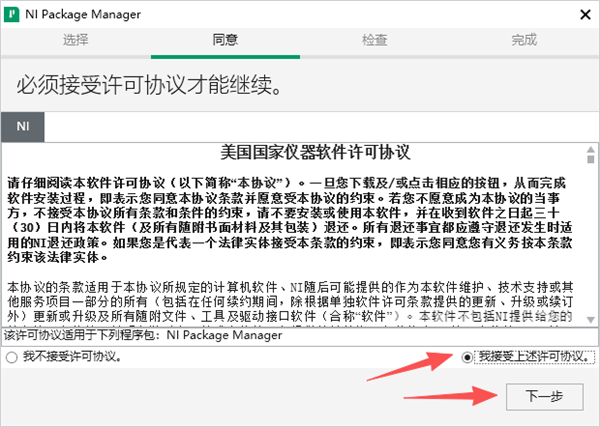

3、点击我接受上述许可协议，点击下一步；

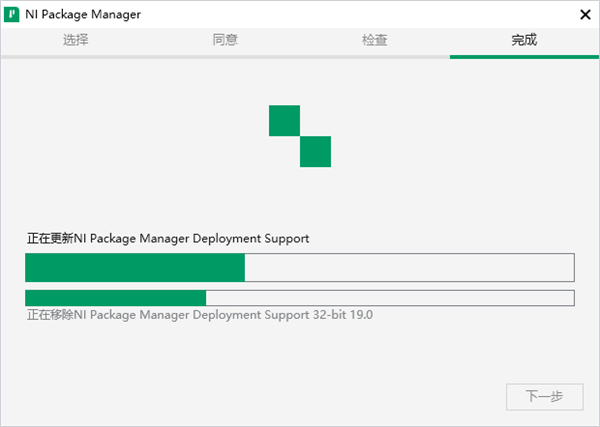

4、耐心等待安装完成；

软件特色

一、MultiSim12建立基本步骤

1、建立电路文件

2、放置元器件和仪表

3、元器件编辑

4、连线和进一步调整

5、电路仿真

6、输出分析结果

二、具体操作教程

1、建立电路文件

具体建立电路文件的方法有：

打开MultiSim12时自动打开空白电路文件Circuit1，保存时可以重新命名

菜单File/New

工具栏New按钮

快捷键Ctrl+N

2、放置元器件和仪表

放置元器件的方法有：

菜单Place Component

元件工具栏：Place/Component

在绘图区右击，利用弹出菜单放置

快捷键Ctrl+W

放置仪表可以点击虚拟仪器工具栏相应按钮，或者使用菜单方式

3、元器件编辑

A）元器件参数设置

双击元器件，弹出相关对话框，选项卡包括：

Label：标签，Refdes编号，由系统自动分配，可以修改，但须保证编号唯一性

Display：显示

Value：数值

Fault：故障设置，Leakage漏电；Short短路；Open开路；None无故障（默认）

Pins：引脚，各引脚编号、类型、电气状态

B）元器件向导（Component Wizard）

对特殊要求，可以用元器件向导编辑自己的元器件，一般是在已有元器件基础上进行编辑和修改。方法是：菜单Tools/ Component Wizard，按照规定步骤编辑，用元器件向导编辑生成的元器件放置在User Database（用户数据库）中

4、连线和进一步调整

A）连线

自动连线：单击起始引脚，鼠标指针变为“十”字形，移动鼠标至目标引脚或导线，单击，则连线完成，当导线连接后呈现丁字交叉时，系统自动在交叉点放节点（Junction）

手动连线：单击起始引脚，鼠标指针变为“十”字形后，在需要拐弯处单击，可以固定连线的拐弯点，从而设定连线路径

关于交叉点，Multisim10默认丁字交叉为导通，十字交叉为不导通，对于十字交叉而希望导通的情况，可以分段连线，即先连接起点到交叉点，然后连接交叉点到终点；也可以在已有连线上增加一个节点（Junction），从该节点引出新的连线，添加节点可以使用菜单Place/Junction，或者使用快捷键Ctrl+J

B）进一步调整：

调整位置：单击选定元件，移动至合适位置

改变标号：双击进入属性对话框更改

显示节点编号以方便仿真结果输出：菜单Options/Sheet Properties/Circuit/Net Names，选择Show All

导线和节点删除：右击/Delete，或者点击选中，按键盘Delete键

5、电路仿真

基本方法：

按下仿真开关，电路开始工作，Multisim界面的状态栏右端出现仿真状态指示

双击虚拟仪器，进行仪器设置，获得仿真结果

6、输出分析结果

使用菜单命令Simulate/Analyses，以上述单管共射放大电路的静态工作点分析为例，步骤如下：

菜单Simulate/Analyses/DC Operating Point

选择输出节点1、4、5，点击ADD、Simulate
